CRH ステアリング試験機
ステアリングHILS［NEW］
独自開発した高応答で作動音の小さいリニアモータ式サーボアクチュエータを使用しています。従来油圧サーボが苦手としてきたHILSへの対応や異音評価に最適なシステムです。ステアリングアッシーのフィーリングやフェールセーフを車両なしで安全に評価できます。DiMと連携して操縦安定性を図る評価システムを作ることが可能です。
CRH440 ステアリングHILS
ラック側
| 最大加振力（瞬間最大） | ±12kN |
|---|---|
| 最大ストローク | ±125mm |
| 最大速度 | ±2m/s |
| 周波数範囲 | 0.1～50Hz |
ピニオン側
| 最大トルク（瞬間最大） | ±330N-m |
|---|---|
| 最大角度 | ±1000° |
| 最大速度 | ±860°/s |
| 周波数範囲 | 0.1～10Hz |
パワーステアリング性能･耐久試験機
パワーステアリングに組み込まれている油圧のバルブ､ポンプの耐久性､性能を調べます｡タイロッド軸方向およびナックル部に実車相当の負荷を与えることができます｡
CRH340 パワーステアリング動的シミュレータ
ピニオン側
| 最大トルク | ±45N･m |
|---|---|
| 最大回転角度 | ±720 ° |
| 最大速度 | ±15rad/s |
| 周波数範囲 | 0.01〜10Hz |
タイロッド上下側
| 最大加振力・変位 | ±10kN±100mm |
|---|---|
| 最大速度 | ±200cm/s |
| 周波数範囲 | 0.01〜50Hz |
タイロッド軸力側
| 最大加振力・変位 | ±10kN±100mm |
|---|---|
| 最大速度 | ±50cm/s |
| 周波数範囲 | 0.01〜60Hz |

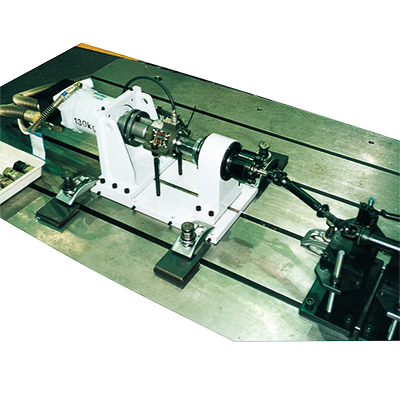

CRH702 インタミシャフト動特性試験機
| 最大加振力 | ±50N・m |
|---|---|
| 最大角度 |
±50°（静的） ±10°（動的） |
| 最大角速度 | ±100°/s |
| 周波数範囲 | 0.1〜50Hz |
ステアリングコラム回転ねじり耐久試験機
ステアリングコラム部分の耐久性試験を行います｡入力側には油圧モータを使用しています｡
CRH210 ステアリングコラム回転ねじり耐久試験機
| 最大トルク | ±100N・m |
|---|---|
| 最大角度 | ±1200° |
| 最大角速度 | ±6000°/s |
